MDT • Atuadores • Comutação

Acturio – Atuador de Comutação AKK compacto, Encastre, com funcionamento Fan Coil

Resumo técnico

Tipo de Instalação: Encastrado
Área de Aplicação: Compacto
Canais: 3-fold
Carga C: 14µF
Ampere: 10 A
Fan Coil: Sim

Descrição

O Atuador de Comutação MDT AKK compacto encastrado de 3 canais oferece a função adicional “fan coil”. Isto permite o controlo de ventiladores ou ventiloconvectores com até 3 níveis.

Características

Modo fan coil:

  • Controlo de ventiladores de 3 velocidades / ventiloconvectores
  • Saídas interbloqueadas
  • Operação direta através de três objetos 1 Bit ou um único objeto 1 Bit (+/-)
  • Operação automática através de valor de controlo 1 Byte (0–100 %)
  • Adequado para sistemas de 2 tubos e sistemas de 4 tubos
  • Objetos de saída para controlo de válvulas para aquecimento/arrefecimento
  • Função Dia / Noite para limitar a velocidade do ventilador à noite
  • Funcionamento de emergência em caso de falha da variável


Modo Atuador de Comutação:

  • Funcionamento com contacto NO e NC
  • Funções temporizadas (atraso de ligação / atraso de desligamento)
  • Função de luz de escada com tempo de aviso ajustável
  • Resposta de estado (ativa / passiva) para cada canal
  • Ligação lógica de dados binários, 8 cenas por canal
  • Funções de comutação central e bloqueio para operação forçada
  • Comportamento ajustável em caso de retorno da tensão do bus
  • Download rápido da aplicação (suporte de frame longo com ETS 5 ou superior)
  • Produção na Alemanha, certificado de acordo com ISO 9001
  • Garantia de 3 anos

Variantes

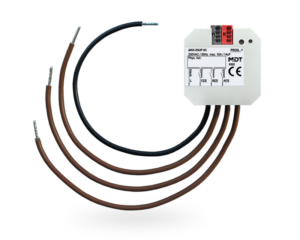

AKK-03UP.03
AKK-03UP.03
Acturio - Atuador de Comutação AKK compacto encastrado

Downloads

Tipo Data Versão Download
Base de dados do produto ETS4/5/6 10-2017 V2.0 Download
Ficha técnica Download
Instruções de montagem e funcionamento Download
Textos de concurso Download
Manual técnico Download
