Atuador de Comutação AKS Standard 10 A

Resumo técnico

Tipo de Instalação: MDRC
Área de Aplicação: Standard
Canais: 2-fold
Carga C: 140 µF C-Load
Ampere: 16 A

Descrição

A versão standard do Atuador de Comutação MDT AKS 10 A inclui uma vasta gama de funções para pequenas cargas e oferece mais canais com menor necessidade de espaço. Isto permite reduzir os custos por canal e para o subquadro de distribuição. O atuador está equipado com relés biestáveis para correntes até 10 A e cargas C elevadas até 140 µF. Cada canal pode ser comutado diretamente no atuador através de um botão.

Características

  • Design compacto
  • Aplicação abrangente
  • Operação manual bloqueável e indicador LED para cada canal
  • Funcionamento com contacto NO e NC
  • Resposta de estado com operação manual
  • Funções temporizadas (atraso de ligação / atraso de desligamento, função de luz de escada)
  • Funções lógicas e de cena alargadas para cada canal
  • Funções de estado alargadas (invertido, cíclico, com bloqueio)
  • Comutador por limite (Byte / 2 Byte / 2 Byte float)
  • Contador de horas de funcionamento
  • Prioridade / operação forçada com tempo de libertação automático
  • Bornes de parafuso 4 mm² / 2 x 2.5 mm². Fases de alimentação separadas
  • Download rápido da aplicação (suporte de frame longo com ETS 5 ou superior)
  • Alimentação através do bus KNX
  • Produção na Alemanha, certificado de acordo com ISO 9001
  • Garantia de 3 anos

Variantes

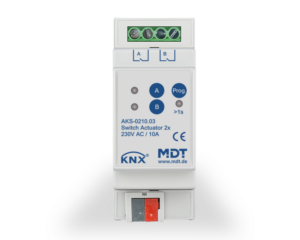

AKS-0210.03
AKS-0210.03
Atuador de Comutação AKS Standard 10 A
Canais: 2-fold
Largura do dispositivo: 2SU

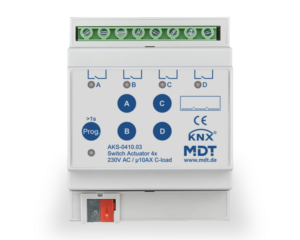

AKS-0410.03
AKS-0410.03
Atuador de Comutação AKS Standard 10 A
Canais: 4-fold
Largura do dispositivo: 4SU

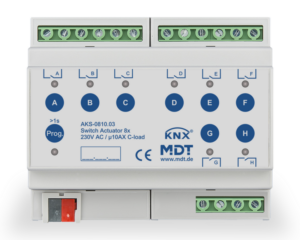

AKS-0810.03
AKS-0810.03
Atuador de Comutação AKS Standard 10 A
Canais: 8-fold
Largura do dispositivo: 6SU

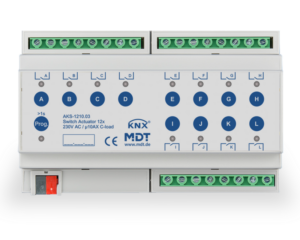

AKS-1210.03
AKS-1210.03
Atuador de Comutação AKS Standard 10 A
Canais: 12-fold
Largura do dispositivo: 8SU

Downloads

Tipo Data Versão Download
Base de dados do produto ETS5/6 desde ETS5.7x 12-2022 V3.2d Download
Ficha técnica Download
Instruções de montagem e funcionamento 04-2023 Download
Manual técnico 04-2023 Download
Textos de concurso 04-2023 Download
Desenho CAD Download

Descrição

A versão standard do Atuador de Comutação MDT AKS 10 A inclui uma vasta gama de funções para pequenas cargas e oferece mais canais com menor necessidade de espaço. Isto permite reduzir os custos por canal e para o subquadro de distribuição. O atuador está equipado com relés biestáveis para correntes até 10 A e cargas C elevadas até 140 µF. Cada canal pode ser comutado diretamente no atuador através de um botão.

Resumo técnico

Tipo de Instalação: MDRC
Área de Aplicação: Standard
Canais: 2-fold
Carga C: 140 µF C-Load
Ampere: 16 A

Características

  • Design compacto
  • Aplicação abrangente
  • Operação manual bloqueável e indicador LED para cada canal
  • Funcionamento com contacto NO e NC
  • Resposta de estado com operação manual
  • Funções temporizadas (atraso de ligação / atraso de desligamento, função de luz de escada)
  • Funções lógicas e de cena alargadas para cada canal
  • Funções de estado alargadas (invertido, cíclico, com bloqueio)
  • Comutador por limite (Byte / 2 Byte / 2 Byte float)
  • Contador de horas de funcionamento
  • Prioridade / operação forçada com tempo de libertação automático
  • Bornes de parafuso 4 mm² / 2 x 2.5 mm². Fases de alimentação separadas
  • Download rápido da aplicação (suporte de frame longo com ETS 5 ou superior)
  • Alimentação através do bus KNX
  • Produção na Alemanha, certificado de acordo com ISO 9001
  • Garantia de 3 anos

Variantes

AKS-0210.03
AKS-0210.03
Atuador de Comutação AKS Standard 10 A
Canais: 2-fold
Largura do dispositivo: 2SU
AKS-0410.03
AKS-0410.03
Atuador de Comutação AKS Standard 10 A
Canais: 4-fold
Largura do dispositivo: 4SU
AKS-0810.03
AKS-0810.03
Atuador de Comutação AKS Standard 10 A
Canais: 8-fold
Largura do dispositivo: 6SU
AKS-1210.03
AKS-1210.03
Atuador de Comutação AKS Standard 10 A
Canais: 12-fold
Largura do dispositivo: 8SU

Downloads

Tipo Data Versão Download
Base de dados do produto ETS5/6 desde ETS5.7x 12-2022 V3.2d Download
Ficha técnica Download
Instruções de montagem e funcionamento 04-2023 Download
Manual técnico 04-2023 Download
Textos de concurso 04-2023 Download
Desenho CAD Download

V2

Descrição

A versão standard do Atuador de Comutação MDT AKS 10 A inclui uma vasta gama de funções para pequenas cargas e oferece mais canais com menor necessidade de espaço. Isto permite reduzir os custos por canal e para o subquadro de distribuição. O atuador está equipado com relés biestáveis para correntes até 10 A e cargas C elevadas até 140 µF. Cada canal pode ser comutado diretamente no atuador através de um botão.

Variantes

AKS-0210.03
AKS-0210.03
Atuador de Comutação AKS Standard 10 A
Canais: 2-fold
Largura do dispositivo: 2SU
AKS-0410.03
AKS-0410.03
Atuador de Comutação AKS Standard 10 A
Canais: 4-fold
Largura do dispositivo: 4SU
AKS-0810.03
AKS-0810.03
Atuador de Comutação AKS Standard 10 A
Canais: 8-fold
Largura do dispositivo: 6SU
AKS-1210.03
AKS-1210.03
Atuador de Comutação AKS Standard 10 A
Canais: 12-fold
Largura do dispositivo: 8SU

Características

  • Design compacto
  • Aplicação abrangente
  • Operação manual bloqueável e indicador LED para cada canal
  • Funcionamento com contacto NO e NC
  • Resposta de estado com operação manual
  • Funções temporizadas (atraso de ligação / atraso de desligamento, função de luz de escada)
  • Funções lógicas e de cena alargadas para cada canal
  • Funções de estado alargadas (invertido, cíclico, com bloqueio)
  • Comutador por limite (Byte / 2 Byte / 2 Byte float)
  • Contador de horas de funcionamento
  • Prioridade / operação forçada com tempo de libertação automático
  • Bornes de parafuso 4 mm² / 2 x 2.5 mm². Fases de alimentação separadas
  • Download rápido da aplicação (suporte de frame longo com ETS 5 ou superior)
  • Alimentação através do bus KNX
  • Produção na Alemanha, certificado de acordo com ISO 9001
  • Garantia de 3 anos

Resumo técnico

Tipo de Instalação: MDRC
Área de Aplicação: Standard
Canais: 2-fold
Carga C: 140 µF C-Load
Ampere: 16 A

Downloads

Tipo Data Versão Download
Base de dados do produto ETS5/6 desde ETS5.7x 12-2022 V3.2d Download
Ficha técnica Download
Instruções de montagem e funcionamento 04-2023 Download
Manual técnico 04-2023 Download
Textos de concurso 04-2023 Download
Desenho CAD Download
