Atuador de Comutação AZI medição de potência ativa

Resumo técnico

Tipo de Instalação: MDRC
Área de Aplicação: Indústria
Canais: 3-fold
Carga C: 200 µF C-Load
Ampere: 16/20 A
Medição de corrente: Sim
Medição de potência ativa: Sim
V230: Sim
Largura do dispositivo: 4SU

Descrição

A versão industrial do Atuador de Comutação MDT AZI com medição de potência ativa combina a capacidade de comutação de correntes de arranque elevadas com a precisão da medição de potência ativa. A medição de corrente por canal e a medição de corrente total são possíveis. O consumo de energia é registado pelo medidor de potência ativa integrado. O atuador está equipado com relés biestáveis para correntes até 16/20 A e carga C até 200 µF.

Características

  • Aplicação abrangente
  • Medição de corrente True RMS e medição de tensão integradas
  • Medidor de potência ativa real (Wh / kWh)
  • Intervalo de medição de corrente de 10 mA a 20 A
  • Valores de potência ativa, potência reativa, corrente e tensão
  • Botão para operação manual e indicador LED para cada canal
  • Funções temporizadas (atraso de ligação / atraso de desligamento, função de luz de escada)
  • Função de comutação por limite e valor limite de consumo
  • Prioridade / operação forçada com tempo de libertação automático
  • Ligação lógica de dados binários, 8 cenas por canal
  • Contador de horas de funcionamento
  • Funções de estado alargadas (invertido, cíclico, quando bloqueado)
  • Comportamento ajustável em caso de falha / retorno da tensão do bus
  • Todas as ligações L separadas, terminais de ligação 4 mm² / 2 x 2,5 mm²
  • Garantia de 3 anos
  • Fabricado na Alemanha

Variantes

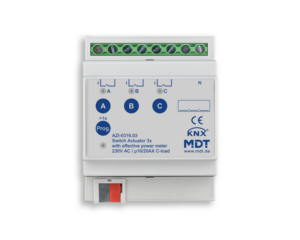

AZI-0316.03
AZI-0316.03
Atuador de Comutação AZI medição de potência ativa
Canais: 3-fold

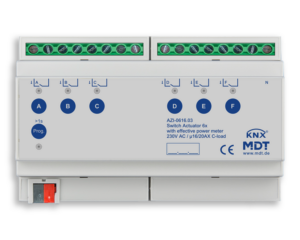

AZI-0616.03
AZI-0616.03
Atuador de Comutação AZI medição de potência ativa
Canais: 6-fold
Largura do dispositivo: 8SU

Downloads

Tipo Data Versão Download
Base de dados do produto ETS5/6 desde ETS 5.7x 08-2023 V3.1 Download
Visão geral funcional 05-2023 Download
Ficha técnica Download
Instruções de montagem e funcionamento Download
Manual técnico 03-2023 Download
