MDT • Dispositivos KNX RF+ Wireless (Modo Sistema) • Atuadores

Atuador de Estores KNX RF+

Resumo técnico

Tipo de instalação: Encastrado (flush-mounted)

Descrição

O Atuador de Estores KNX RF+ da MDT recebe telegramas KNX / EIB e permite controlar 1 motor independente de estore ou persiana.

A saída do dispositivo utiliza dois relés monoestáveis, permitindo o controlo preciso do movimento de subida e descida.

Características

  • Protocolo KNX RF+ em modo sistema
  • Comissionamento através do ETS 5 ou superior
  • Funcionamento na banda de 868 MHz (UE)
  • Modo de funcionamento configurável: estores ou persianas
  • Tempos ajustáveis: tempo de curso, tempo de pausa (mudança de direção), tempo de passo
  • Função automática de 1 Bit e proteção solar
  • Posicionamento de 8 Bit para estores e persianas
  • Até 8 cenas configuráveis
  • Funções de alarme, comando central e bloqueio
  • Instalação encastrada em caixa de aparelhagem
  • Ligação ao sistema através do MDT KNX RF+ Line Coupler
  • Ideal para modernização de instalações sem necessidade de cabos KNX
  • Alimentação: 230 V AC
  • Dimensões: 41 × 41 × 22 mm (L × A × P)
  • Acoplador de bus integrado
  • Produção na Alemanha, certificada segundo ISO 9001
  • Garantia de 3 anos

Variantes

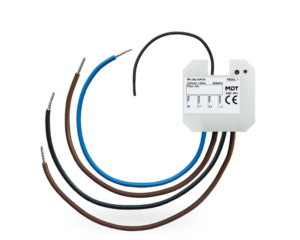

RF-JAL1UP.01
RF-JAL1UP.01
Atuador de Estores KNX RF+
Tipo de instalação: Encastrado
Canais: 1
Corrente nominal: 10 A
Motor de estore/persiana: 230 V
Potência máxima: 300 W

Downloads

Tipo Data Versão Download
Base de dados do produto ETS5/6 (a partir do ETS 5.7.x) 02-2017 V1.0 Download
Instruções de montagem e operação Download
Manual técnico Download
Informação técnica KNX RF Download
Textos de concurso Download

Descrição

O Atuador de Estores KNX RF+ da MDT recebe telegramas KNX / EIB e permite controlar 1 motor independente de estore ou persiana.

A saída do dispositivo utiliza dois relés monoestáveis, permitindo o controlo preciso do movimento de subida e descida.

Resumo técnico

Tipo de instalação: Encastrado (flush-mounted)

Características

  • Protocolo KNX RF+ em modo sistema
  • Comissionamento através do ETS 5 ou superior
  • Funcionamento na banda de 868 MHz (UE)
  • Modo de funcionamento configurável: estores ou persianas
  • Tempos ajustáveis: tempo de curso, tempo de pausa (mudança de direção), tempo de passo
  • Função automática de 1 Bit e proteção solar
  • Posicionamento de 8 Bit para estores e persianas
  • Até 8 cenas configuráveis
  • Funções de alarme, comando central e bloqueio
  • Instalação encastrada em caixa de aparelhagem
  • Ligação ao sistema através do MDT KNX RF+ Line Coupler
  • Ideal para modernização de instalações sem necessidade de cabos KNX
  • Alimentação: 230 V AC
  • Dimensões: 41 × 41 × 22 mm (L × A × P)
  • Acoplador de bus integrado
  • Produção na Alemanha, certificada segundo ISO 9001
  • Garantia de 3 anos

Variantes

RF-JAL1UP.01
RF-JAL1UP.01
Atuador de Estores KNX RF+
Tipo de instalação: Encastrado
Canais: 1
Corrente nominal: 10 A
Motor de estore/persiana: 230 V
Potência máxima: 300 W

Downloads

Tipo Data Versão Download
Base de dados do produto ETS5/6 (a partir do ETS 5.7.x) 02-2017 V1.0 Download
Instruções de montagem e operação Download
Manual técnico Download
Informação técnica KNX RF Download
Textos de concurso Download

V2

Descrição

O Atuador de Estores KNX RF+ da MDT recebe telegramas KNX / EIB e permite controlar 1 motor independente de estore ou persiana.

A saída do dispositivo utiliza dois relés monoestáveis, permitindo o controlo preciso do movimento de subida e descida.

Variantes

RF-JAL1UP.01
RF-JAL1UP.01
Atuador de Estores KNX RF+
Tipo de instalação: Encastrado
Canais: 1
Corrente nominal: 10 A
Motor de estore/persiana: 230 V
Potência máxima: 300 W

Características

  • Protocolo KNX RF+ em modo sistema
  • Comissionamento através do ETS 5 ou superior
  • Funcionamento na banda de 868 MHz (UE)
  • Modo de funcionamento configurável: estores ou persianas
  • Tempos ajustáveis: tempo de curso, tempo de pausa (mudança de direção), tempo de passo
  • Função automática de 1 Bit e proteção solar
  • Posicionamento de 8 Bit para estores e persianas
  • Até 8 cenas configuráveis
  • Funções de alarme, comando central e bloqueio
  • Instalação encastrada em caixa de aparelhagem
  • Ligação ao sistema através do MDT KNX RF+ Line Coupler
  • Ideal para modernização de instalações sem necessidade de cabos KNX
  • Alimentação: 230 V AC
  • Dimensões: 41 × 41 × 22 mm (L × A × P)
  • Acoplador de bus integrado
  • Produção na Alemanha, certificada segundo ISO 9001
  • Garantia de 3 anos

Resumo técnico

Tipo de instalação: Encastrado (flush-mounted)

Downloads

Tipo Data Versão Download
Base de dados do produto ETS5/6 (a partir do ETS 5.7.x) 02-2017 V1.0 Download
Instruções de montagem e operação Download
Manual técnico Download
Informação técnica KNX RF Download
Textos de concurso Download
