MDT • Dispositivos KNX RF+ Wireless (Modo Sistema) • Sensores

Botão de Pressão em Vidro KNX RF+ Plus

Resumo técnico

Cor: Branco
Áreas funcionais: 4
Sensor de temperatura: Sim
Montagem: Parede

Descrição

O Botão de Pressão em Vidro KNX RF+ Plus MDT envia telegramas KNX ao tocar nas áreas sensíveis ao toque na superfície frontal. O funcionamento pode ser configurado para operação com 1 ou 2 botões.

Características

  • Protocolo KNX RF+ em modo sistema
  • Comissionamento com ETS 5 ou superior
  • Sensor de temperatura integrado para medição da temperatura ambiente
  • Áreas sensíveis ao toque configuráveis para operação com 1 ou 2 botões
  • Funcionamento com contactos NO ou NC, com tempo de operação ajustável
  • Função de comando forçado para cada saída
  • Operação com pressionamento curto / longo e 2 objetos
  • Controlo de estores e persianas com operação 1 ou 2 botões
  • Configurável como:
  • Atuador de comutação 2 canais ou atuador de estores 1 canal (versão com 4 botões)
  • Atuador de comutação 4 canais ou atuador de estores 2 canais (versão com 8 botões)
  • 4 funções lógicas integradas
  • Função de limpeza
  • Canal adicional de comutação (ex.: função pânico)
  • Ligação ao sistema através do KNX RF+ Line Coupler
  • Luz de orientação periférica com objeto dia / noite
  • Película de identificação inserida atrás da superfície de vidro
  • Ideal para substituição de botões convencionais
  • Permite modernizar instalações sem necessidade de cabos KNX
  • Alimentação: 230 V AC
  • Dimensões: 4 botões: 92 × 92 mm, 8 botões: 92 × 163 mm
  • Instalação com anel de suporte incluído
  • Fornecido com película de identificação
  • Acoplador de bus integrado
  • Produção na Alemanha, certificada segundo ISO 9001
  • Garantia de 3 anos

Variantes

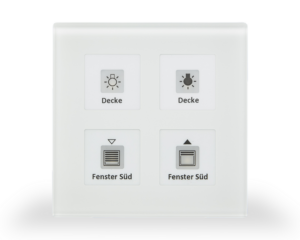

RF-GTT4W.01
RF-GTT4W.01
Botão de Pressão em Vidro KNX RF+ Plus
Canais: 2
Carga capacitiva: 14 µF
Corrente nominal: 10 A
Cor: Branco
Áreas funcionais: 4

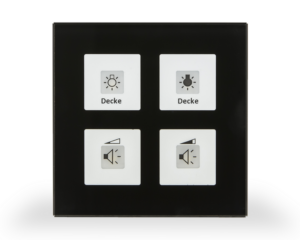

RF-GTT4S.01
RF-GTT4S.01
Botão de Pressão em Vidro KNX RF+ Plus
Canais: 2
Carga capacitiva: 14 µF
Corrente nominal: 10 A
Cor: Branco
Áreas funcionais: 4

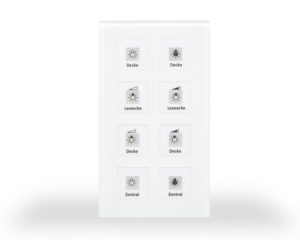

RF-GTT8W.01
RF-GTT8W.01
Botão de Pressão em Vidro KNX RF+ Plus
Canais: 4
Carga capacitiva: 14 µF
Corrente nominal: 10 A
Cor: Branco
Áreas funcionais: 8

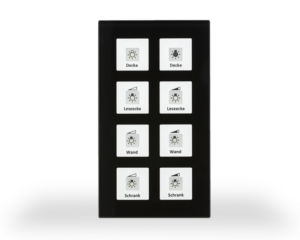

RF-GTT8S.01
RF-GTT8S.01
Botão de Pressão em Vidro KNX RF+ Plus
Canais: 4
Carga capacitiva: 14 µF
Corrente nominal: 10 A
Cor: Branco
Áreas funcionais: 8

Downloads

Tipo Data Versão Download
Base de dados do produto ETS5/6 (a partir do ETS 5.7.x) 03-2024 V1.1a Download
Ficha técnica Download
Instruções de montagem e operação (4 botões) Download
Instruções de montagem e operação (8 botões) Download
Manual técnico Download
Informação técnica KNX RF Download
Modelo de impressão com ícones Download
Textos de concurso Download
