MDT • Sensores • Série Vidro

Botão de Vidro Plus

Resumo técnico

Cor: Branco
Áreas funcionais: 4 zonas
Indicação de estado: Sim

Descrição

O Botão de Vidro MDT envia telegramas KNX após o toque nas áreas sensoriais localizadas na parte superior. Pode ser parametrizado para operação com 1 ou 2 botões, permitindo diferentes modos de funcionamento conforme a configuração no ETS.

Dimensões (L × A):

  • 4 zonas: 92 mm × 92 mm

  • 8 zonas: 92 mm × 163 mm

Características

  • Áreas sensoriais programáveis para operação com 1 ou 2 botões
  • Funcionamento com contacto NO (normalmente aberto) ou NC (normalmente fechado); tempo de operação do botão ajustável
  • Função de forçamento disponível para cada saída
  • Operação com pressão curta / longa do botão com 2 objetos de comunicação
  • LED branco / vermelho para cada área sensorial
  • 4 módulos lógicos integrados
  • Função de limpeza
  • Canal de comutação adicional (por exemplo, função de pânico)
  • Luz de orientação perimetral com objeto dia / noite
  • Sensor de temperatura integrado (apenas na versão BE-GTTxx.01)
  • Luminosidade dos LEDs ajustável em 5 níveis através de objeto
  • Envio de um segundo objeto possível através dos módulos lógicos
  • Controlo de estores e persianas, com operação de 1 ou 2 botões
  • Película de rotulagem para inserção atrás da frente em vidro
  • Película de identificação incluída
  • Instalação em caixa de aparelhagem
  • Unidade de acoplamento ao bus KNX integrada
  • Produção na Alemanha, certificada segundo ISO 9001
  • Garantia de 3 anos

Variantes

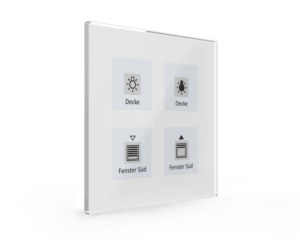

BE-GT04W.01
BE-GT04W.01
Botão de Vidro Plus
Cor: Branco
Áreas funcionais: 4 zonas

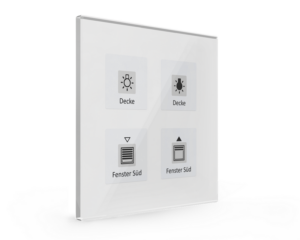

BE-GTT4W.01
BE-GTT4W.01
Botão de Vidro Plus
Cor: Branco
Áreas funcionais: 4 zonas
Sensor de temperatura: Sim

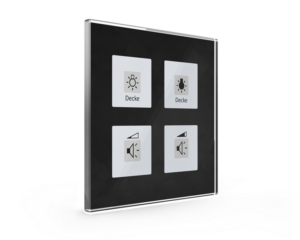

BE-GT04S.01
BE-GT04S.01
Botão de Vidro Plus
Cor: Preto
Áreas funcionais: 4 zonas

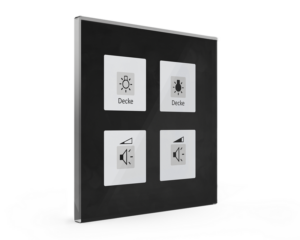

BE-GTT4S.01
BE-GTT4S.01
Botão de Vidro Plus
Cor: Preto
Áreas funcionais: 4 zonas
Sensor de temperatura: Sim

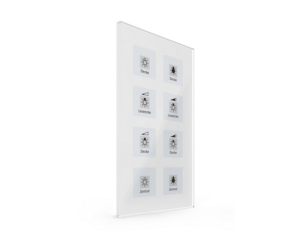

BE-GT08W.01
BE-GT08W.01
Botão de Vidro Plus
Cor: Branco
Áreas funcionais: 8 zonas

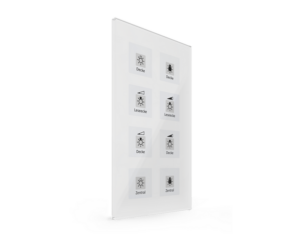

BE-GTT8W.01
BE-GTT8W.01
Botão de Vidro Plus
Cor: Branco
Áreas funcionais: 8 zonas
Sensor de temperatura: Sim
BE-GT08S.01
BE-GT08S.01
Botão de Vidro Plus
Cor: Preto
Áreas funcionais: 8 zonas

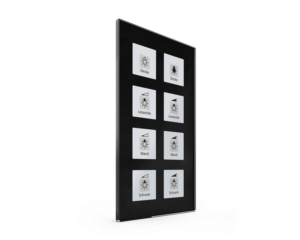

BE-GTT8S.01
BE-GTT8S.01
Botão de Vidro Plus
Cor: Preto
Áreas funcionais: 8 zonas
Sensor de temperatura: Sim

Downloads

Tipo Data Versão Download
Base de dados do produto ETS4/5/6 04-2013 V1.0a Download
Ficha técnica (Datasheet) Download
Instruções de montagem e funcionamento Download
Manual técnico Download
Textos para caderno de encargos Download
Modelo de impressão com ícones Download

Descrição

O Botão de Vidro MDT envia telegramas KNX após o toque nas áreas sensoriais localizadas na parte superior. Pode ser parametrizado para operação com 1 ou 2 botões, permitindo diferentes modos de funcionamento conforme a configuração no ETS.

Dimensões (L × A):

  • 4 zonas: 92 mm × 92 mm

  • 8 zonas: 92 mm × 163 mm

Resumo técnico

Cor: Branco
Áreas funcionais: 4 zonas
Indicação de estado: Sim

Características

  • Áreas sensoriais programáveis para operação com 1 ou 2 botões
  • Funcionamento com contacto NO (normalmente aberto) ou NC (normalmente fechado); tempo de operação do botão ajustável
  • Função de forçamento disponível para cada saída
  • Operação com pressão curta / longa do botão com 2 objetos de comunicação
  • LED branco / vermelho para cada área sensorial
  • 4 módulos lógicos integrados
  • Função de limpeza
  • Canal de comutação adicional (por exemplo, função de pânico)
  • Luz de orientação perimetral com objeto dia / noite
  • Sensor de temperatura integrado (apenas na versão BE-GTTxx.01)
  • Luminosidade dos LEDs ajustável em 5 níveis através de objeto
  • Envio de um segundo objeto possível através dos módulos lógicos
  • Controlo de estores e persianas, com operação de 1 ou 2 botões
  • Película de rotulagem para inserção atrás da frente em vidro
  • Película de identificação incluída
  • Instalação em caixa de aparelhagem
  • Unidade de acoplamento ao bus KNX integrada
  • Produção na Alemanha, certificada segundo ISO 9001
  • Garantia de 3 anos

Variantes

BE-GT04W.01
BE-GT04W.01
Botão de Vidro Plus
Cor: Branco
Áreas funcionais: 4 zonas
BE-GTT4W.01
BE-GTT4W.01
Botão de Vidro Plus
Cor: Branco
Áreas funcionais: 4 zonas
Sensor de temperatura: Sim
BE-GT04S.01
BE-GT04S.01
Botão de Vidro Plus
Cor: Preto
Áreas funcionais: 4 zonas
BE-GTT4S.01
BE-GTT4S.01
Botão de Vidro Plus
Cor: Preto
Áreas funcionais: 4 zonas
Sensor de temperatura: Sim
BE-GT08W.01
BE-GT08W.01
Botão de Vidro Plus
Cor: Branco
Áreas funcionais: 8 zonas
BE-GTT8W.01
BE-GTT8W.01
Botão de Vidro Plus
Cor: Branco
Áreas funcionais: 8 zonas
Sensor de temperatura: Sim
BE-GT08S.01
BE-GT08S.01
Botão de Vidro Plus
Cor: Preto
Áreas funcionais: 8 zonas
BE-GTT8S.01
BE-GTT8S.01
Botão de Vidro Plus
Cor: Preto
Áreas funcionais: 8 zonas
Sensor de temperatura: Sim

Downloads

Tipo Data Versão Download
Base de dados do produto ETS4/5/6 04-2013 V1.0a Download
Ficha técnica (Datasheet) Download
Instruções de montagem e funcionamento Download
Manual técnico Download
Textos para caderno de encargos Download
Modelo de impressão com ícones Download

V2

Descrição

O Botão de Vidro MDT envia telegramas KNX após o toque nas áreas sensoriais localizadas na parte superior. Pode ser parametrizado para operação com 1 ou 2 botões, permitindo diferentes modos de funcionamento conforme a configuração no ETS.

Dimensões (L × A):

  • 4 zonas: 92 mm × 92 mm

  • 8 zonas: 92 mm × 163 mm

Variantes

BE-GT04W.01
BE-GT04W.01
Botão de Vidro Plus
Cor: Branco
Áreas funcionais: 4 zonas
BE-GTT4W.01
BE-GTT4W.01
Botão de Vidro Plus
Cor: Branco
Áreas funcionais: 4 zonas
Sensor de temperatura: Sim
BE-GT04S.01
BE-GT04S.01
Botão de Vidro Plus
Cor: Preto
Áreas funcionais: 4 zonas
BE-GTT4S.01
BE-GTT4S.01
Botão de Vidro Plus
Cor: Preto
Áreas funcionais: 4 zonas
Sensor de temperatura: Sim
BE-GT08W.01
BE-GT08W.01
Botão de Vidro Plus
Cor: Branco
Áreas funcionais: 8 zonas
BE-GTT8W.01
BE-GTT8W.01
Botão de Vidro Plus
Cor: Branco
Áreas funcionais: 8 zonas
Sensor de temperatura: Sim
BE-GT08S.01
BE-GT08S.01
Botão de Vidro Plus
Cor: Preto
Áreas funcionais: 8 zonas
BE-GTT8S.01
BE-GTT8S.01
Botão de Vidro Plus
Cor: Preto
Áreas funcionais: 8 zonas
Sensor de temperatura: Sim

Características

  • Áreas sensoriais programáveis para operação com 1 ou 2 botões
  • Funcionamento com contacto NO (normalmente aberto) ou NC (normalmente fechado); tempo de operação do botão ajustável
  • Função de forçamento disponível para cada saída
  • Operação com pressão curta / longa do botão com 2 objetos de comunicação
  • LED branco / vermelho para cada área sensorial
  • 4 módulos lógicos integrados
  • Função de limpeza
  • Canal de comutação adicional (por exemplo, função de pânico)
  • Luz de orientação perimetral com objeto dia / noite
  • Sensor de temperatura integrado (apenas na versão BE-GTTxx.01)
  • Luminosidade dos LEDs ajustável em 5 níveis através de objeto
  • Envio de um segundo objeto possível através dos módulos lógicos
  • Controlo de estores e persianas, com operação de 1 ou 2 botões
  • Película de rotulagem para inserção atrás da frente em vidro
  • Película de identificação incluída
  • Instalação em caixa de aparelhagem
  • Unidade de acoplamento ao bus KNX integrada
  • Produção na Alemanha, certificada segundo ISO 9001
  • Garantia de 3 anos

Resumo técnico

Cor: Branco
Áreas funcionais: 4 zonas
Indicação de estado: Sim

Downloads

Tipo Data Versão Download
Base de dados do produto ETS4/5/6 04-2013 V1.0a Download
Ficha técnica (Datasheet) Download
Instruções de montagem e funcionamento Download
Manual técnico Download
Textos para caderno de encargos Download
Modelo de impressão com ícones Download
