Elevio – Controlador de Objetos 55

Resumo técnico

Entradas Binárias: Sim
Cor: Branco puro brilhante
Sensor de Humidade: Sim
Controlador de Temperatura Ambiente: Sim
Gama: 55 mm

Descrição

O MDT Controlador de Objetos 55, com sensor integrado de temperatura e humidade, é utilizado para o controlo da temperatura de espaços interiores. O intervalo de conforto do clima ambiente é definido através de valores mínimo / máximo durante a parametrização do controlador de objetos.

Permite comandar atuadores de comutação / aquecimento em conjunto com atuadores térmicos ou atuadores KNX motorizados, garantindo uma regulação eficiente da climatização.

O MDT Object Controller 55 é compatível com as linhas de aparelhagem dos principais fabricantes:

Branco

  • GIRA: Standard 55, E2, E22, Event, Esprit

  • BERKER: S1, B3, B7

  • JUNG: A 500, A PLUS, A CREATION, AS 500, A550, A FLOW

  • MERTEN: 1M, M-Smart, M-Plan, M-Pure

Preto

  • GIRA: E2

  • BERKER: B3, B7

  • JUNG: A550

  • MERTEN: M-Pure

Características

  • Compatível com sistemas / gamas de 55 mm
  • Controlador de temperatura ambiente para espaços interiores, intervalo -10 °C a +50 °C
  • Controlador de temperatura selecionável (PI, dois pontos, PWM)
  • 1 objeto Bit +/-, 1 Byte ou 2 Byte absoluto para ajuste do valor de referência (setpoint)
  • Valores de referência memorizados em caso de falha de tensão no bus
  • Limites mínimo / máximo configuráveis, alarme de proteção contra gelo, memória de valores mínimo / máximo
  • Modo de funcionamento configurável via objetos Bit / Byte
  • Sensor de temperatura e humidade com cálculo do ponto de orvalho
  • Notificação ao sair da zona de conforto
  • 4 entradas binárias para ligação de contactos livres de potencial (botões ou contactos de janela / auxiliares)
  • Controlo da ventilação manual ou automático
  • Objeto de 14 Bytes para diagnóstico em texto simples
  • Instalação em caixa de aparelhagem com aro de suporte incluído
  • Altura de instalação recomendada: 1,60 m
  • Comprimento dos cabos de ligação: 22 cm
  • Unidade de acoplamento ao bus integrada
  • Produção na Alemanha certificada segundo a norma ISO 9001
  • 3 anos de garantia

Variantes

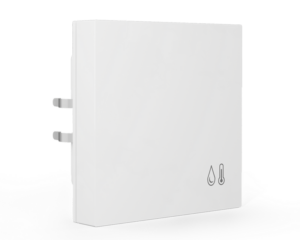

SCN-RTR55O.01
SCN-RTR55O.01
Elevio - Controlador de Objetos 55
Cor: Branco puro brilhante

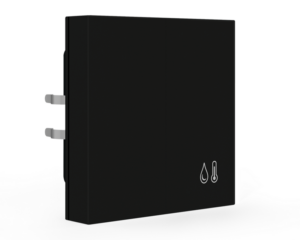

SCN-RTR55O06.01
SCN-RTR55O06.01
Elevio - Controlador de Objetos 55
Cor: Preto mate

Downloads

Tipo Data Versão Download
MDT Firmware Update App – Download disponível na página oficial da KNX.org Download
Manual 03-2025 V1.0 Download
Base de dados do produto ETS5/6 (Compatível a partir do ETS5.7.x) 11-2022 V1.3a Download
Ficha técnica Download
Resumo funcional 02-2023 Download
Instruções de montagem e funcionamento Download
Textos para concurso (Caderno de Encargos) Download
