Controlador LED AKD encastrado

Resumo técnico

Tipo de Instalação: Encastre
Canais: 2 canais
Ampere: 3 / 6 A
LED: Sim
Controlo de cor: Tunable White

Descrição

Com a versão de encastrar do Controlador LED MDT AKD, é possível regular a intensidade de lâmpadas LED típicas com tensão constante (CV) de 12 V e 24 V. Quer se trate de spots LED de cor única, Tunable White ou fitas RGB(W), as saídas do controlador LED podem ser ajustadas individualmente. As amplas opções de configuração da aplicação permitem uma iluminação personalizada.

Características

  • Extensão abrangente de funções
  • Regulação absoluta e relativa da intensidade
  • Controlo da temperatura de cor Tunable White
  • Curva de regulação selecionável e frequência PWM até 1000 Hz
  • Velocidades de regulação globais e individuais
  • Sequências individuais e predefinidas (ex.: simulador de TV)
  • Repetição de sequências para controlo automático de cor
  • Adequado para LED CV 12 / 24 V (ânodo comum), 3 A para cada canal de cor
  • Distribuição de carga selecionável:
  • AKD-0224V.02: 2 canais de 3 A cada
  • AKD-0324V.02: 3 canais de 3 A cada ou 1 canal de 4,50 A e 2 canais de 2,25 A
  • AKD-0424V.02: 4 canais de 3 A cada ou 1 canal de 5,25 A e 3 canais de 2,25 A
  • Funcionamento em paralelo de 2 canais
  • Modos de funcionamento: 4 x White, RGB, RGBW, Tunable White
  • Controlo automático da temperatura de cor Dim2Warm
  • Controlo dinâmico da luz natural HCL (Human Centric Lighting)
  • Regulação automática dependente do tempo
  • Função dia / noite
  • Monitorização de sobrecorrente e sobretemperatura
  • Saída de relé inteligente de 16 A C-load para controlo de alimentação LED externa
  • Produção na Alemanha certificada segundo ISO 9001
  • 3 anos de garantia

Variantes

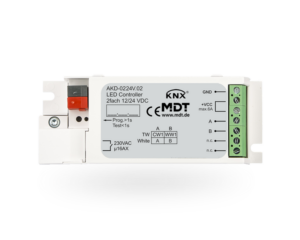

AKD-0224V.02
AKD-0224V.02
Controlador LED AKD encastrado
Canais: 2
Controlo de cor: Tunable White
Controlo de cor HSV: Sim
Controlo de cor RGB: Sim
Controlo de cor Tunable White: Sim
AKD-0324V.02
AKD-0324V.02
Controlador LED AKD encastrado
Canais: 3
Controlo de cor: RGB
Controlo de cor HSV: Sim
Controlo de cor RGB: Sim
Controlo de cor Tunable White: Sim

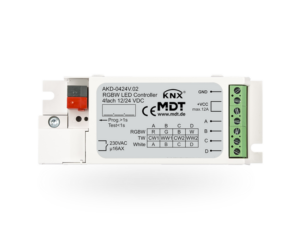

AKD-0424V.02
AKD-0424V.02
Controlador LED AKD encastrado
Canais: 4
Controlo de cor: RGBW
Controlo de cor HSV: Sim
Controlo de cor RGBW: Sim
Controlo de cor Tunable White: Sim

Downloads

Tipo Data Versão Download
MDT Firmware Update App – Download na página KNX.org Download
Manual 03-2025 V1.0 Download
Base de dados do produto ETS4/5/6 05-2024 V2.6 Download
Ficha técnica Download
Instruções de montagem e operação Download
Manual técnico Download
Textos de concurso Download
