Controlador LED CC/CV

Resumo técnico

Tipo de Instalação: Montagem à superfície
Canais: 2-fold
V230: Sim

Descrição

O Controlador LED MDT CC/CV é um controlador LED de corrente constante compacto com fonte de alimentação integrada para correntes até 700/1400 mA. Dois canais para ligação de focos LED de corrente constante com uma potência total de 30/60 W.

Características

  • Regulação híbrida otimizada para melhor qualidade de luz
  • Intervalo de regulação de 0,2 % ... 100 %
  • Comportamento de regulação perfeito em todo o intervalo de regulação
  • Potência máxima de saída: 30 W / 60 W em ambos os canais
  • Corrente máxima de saída 700 mA / 1.400 mA
  • Corrente constante selecionável através de DIP switch
  • Funcionamento em tensão constante com 24 V ou 48 V
  • Controlo de temperatura de cor Tunable White
  • Curva de regulação selecionável, sequências individuais
  • Modos de funcionamento: 2 × branco ou 1 × Tunable White
  • Controlo automático da temperatura de cor Dim2Warm
  • Controlo dinâmico da luz natural HCL (Human Centric Lighting)
  • Regulação automática dependente do tempo
  • Monitorização de sobrecorrente e temperatura
  • Fonte de alimentação compacta integrada
  • Comprimento do cabo de ligação secundária até 6 m
  • Dimensões (A x L x P): 54 x 129 x 25 mm
  • Garantia de 3 anos

Variantes

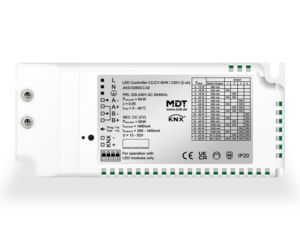

AKD-0260CC.02
AKD-0260CC.02
Controlador LED CC/CV
Tipo de Instalação: Montagem à superfície
Controlo de cor Tunable White: Sim
Corrente máxima de saída: 1.400 mA
Potência máxima de saída: 60 W
AKD-0230CC.02
AKD-0230CC.02
Controlador LED CC/CV
Tipo de Instalação: Montagem à superfície
Corrente máxima de saída: 700 mA
Potência máxima de saída: 30 W

Downloads

Tipo Data Versão Download
MDT Firmware Update App – Download na página KNX.org Download
Base de dados do produto ETS5/6 12-2023 Download
Visão geral funcional 12-2023 Download
Ficha técnica 30W 06-2024 Download
Ficha técnica 60W 12-2023 Download
Instruções de montagem e funcionamento 30W 06-2024 Download
Instruções de montagem e funcionamento 60W 12-2023 Download
Manual técnico 04-2024 V1.1 Download
Manual 03-2025 V1.0 Download
