MDT • Sensores • Série 86

Botão Smart 86

Resumo técnico

Cor: Branco puro brilhante
Display a cores: Sim

Descrição

O Botão Smart 86 dispõe de seis botões mecânicos com reentrâncias para os dedos, permitindo uma operação confortável e intuitiva. O botão pode ser utilizado para configurar até 12 funções, além da “função slap”.

Os botões são identificados individualmente através de símbolos e textos no grande display ativo a cores. O estado da respetiva função pode ser visualizado tanto no display como através da indicação RGB dos botões.

O display ajusta-se dinamicamente à luminosidade ambiente e pode desligar-se automaticamente durante a noite.

A variante equipada com sensor de temperatura oferece funções adicionais para o ajuste da temperatura do sistema de aquecimento ou ar condicionado.

Novas funcionalidades da série .02

  • Controlo de grupo inovador com pressão longa / extra longa da tecla

  • Nova função de mapeamento para atribuição simplificada de funções

  • Display de informação alargado com até 3 linhas e até 6 valores medidos

  • Novos ícones modernos

  • Função Patch com conjunto de funções alargado

Características

  • Grande display ativo a cores para indicação de funções e estados
  • Cor de fundo do display ajustável (branco ou preto)
  • Símbolos e texto configuráveis para cada botão / função
  • 6 botões mecânicos com reentrância para os dedos
  • Até 12 funções distribuídas por 2 ou 3 níveis (2×6 ou 3×4 funções)
  • Até 6 funções sem necessidade de mudança de nível
  • Botões programáveis para operação de 1 ou 2 botões
  • Operação com 1 ou 2 botões para comutação, regulação (dimming), estores/persianas e envio de valores
  • Pressão curta / longa do botão com 2 objetos de comunicação
  • Indicação de estado RGB para cada botão, controlável individualmente em cada nível
  • Visualização da temperatura interior / exterior e da hora
  • Luminosidade automática do display através de sensor de luminosidade e objeto dia/noite
  • Função “Slap” com canal de comutação adicional
  • Instalação sem moldura em caixa de aparelhagem
  • Dimensões (L × A): 86 mm × 86 mm
  • Altura de instalação recomendada: 1,10 – 1,25 m (como botão de comando)
  • Não necessita de alimentação adicional
  • Unidade de acoplamento ao bus KNX integrada
  • Produção na Alemanha, certificada de acordo com ISO 9001
  • Garantia de 3 anos

Variantes

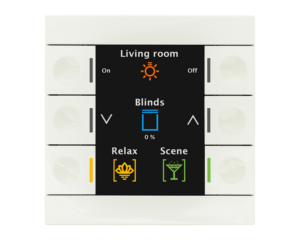

BE-TAS86.02
BE-TAS86.02
Botão Smart 86
Cor: Branco puro brilhante
Display a cores: Sim

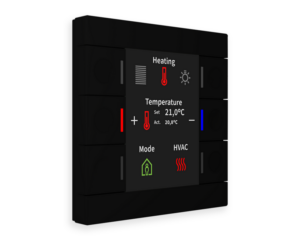

BE-BZS8606.01
BE-BZS8606.01
Botão Smart 86
Cor: Preto mate
Display a cores: Sim
Botão Smart 86
Botão Smart 86
Cor: Branco puro brilhante
Display a cores: Sim
Sensor de temperatura: Sim
Botão Smart 86
Botão Smart 86
Cor: Preto mate
Display a cores: Sim
Sensor de temperatura: Sim

Downloads

Tipo Data Versão Download
Aplicação de Configuração do Dispositivo (DCA) ETS5/6 – a partir do ETS 5.7.x 11-2023 V4.5.2.0 Download
Aplicação de Configuração do Dispositivo (DCA) ETS5/6 10-2022 V3.0 Download
Ficha técnica (Datasheet) Download
Visão geral funcional Download
Instruções de montagem e funcionamento 05-2024 Download
Manual técnico Download
Textos para caderno de encargos Download
