MDT • Sensores • Entradas Binárias

Interface Universal BE

Resumo técnico

Tipo de Instalação: Encastrável (montagem embutida)

Descrição

A Interface Universal BE da MDT permite, por exemplo, tornar “inteligentes” para KNX botões de pressão convencionais, interruptores, contactos de janela e contactos auxiliares. A aplicação abrangente disponibiliza os parâmetros adequados para uma vasta gama de aplicações. Estão disponíveis versões para contactos livres de potencial e para 230 V AC.

Características

  • Para ligação de botões de pressão ou contactos auxiliares
  • Cada entrada pode ser configurada como saída de baixa corrente de 1,5 mA para LED (não disponível na versão BE-02230.01)
  • Nova função multi-toque, envia até 4 valores / DPTs no mesmo ou em diferentes objetos
  • Controlo de grupo inovador com pressão longa / extra longa do botão
  • 4 módulos lógicos integrados, por exemplo, avaliação das entradas (ex.: janela fechada ou envio de segundo objeto)
  • Funcionamento com contacto NA ou NF, com duração da pressão do botão programável
  • Função de regulação (dimming) e controlo de estores para operação com 1 ou 2 botões
  • Função de forçagem e comandos de comutação para cada saída
  • Pressão curta / longa do botão com 2 objetos
  • Contadores de impulsos e de comutação integrados com funções avançadas de contagem
  • Envio cíclico programável do estado do contacto
  • Instalação encastrada (comprimento dos cabos de ligação: 22 cm)
  • Dimensões (L x A x P): 41 mm x 41 mm x 12 mm
  • Unidade de acoplamento ao bus integrada
  • Produção na Alemanha, certificação de acordo com a ISO 9001
  • Garantia de 3 anos

Variantes

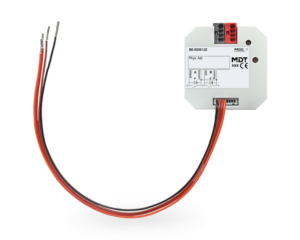

BE-02001.02
BE-02001.02
Interface Universal BE
Canais: 2 canais
LED: Sim
Execução: para contactos livres de potencial

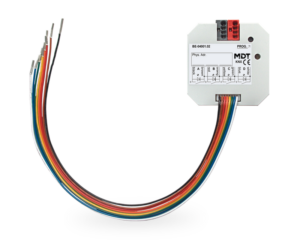

BE-04001.02
BE-04001.02
Interface Universal BE
Canais: 4 canais
LED: Sim
Execução: para contactos livres de potencial

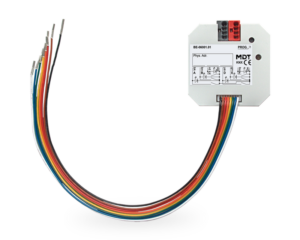

BE-06001.02
BE-06001.02
Interface Universal BE
Canais: 6 canais
LED: Sim
Execução: para contactos livres de potencial

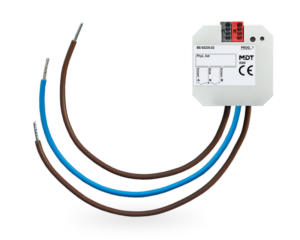

BE-02230.02
BE-02230.02
Interface Universal BE
Canais: 2 canais
Execução: 230 V AC

Downloads

Tipo Data Versão Download
Base de dados do produto ETS5/6 (a partir do ETS 5.7x) 01-2022 V3.2a Download
Ficha técnica Download
Instruções de montagem e funcionamento Download
Textos para caderno de encargos Download
Manual técnico Download

Descrição

A Interface Universal BE da MDT permite, por exemplo, tornar “inteligentes” para KNX botões de pressão convencionais, interruptores, contactos de janela e contactos auxiliares. A aplicação abrangente disponibiliza os parâmetros adequados para uma vasta gama de aplicações. Estão disponíveis versões para contactos livres de potencial e para 230 V AC.

Resumo técnico

Tipo de Instalação: Encastrável (montagem embutida)

Características
