Flat 55 Display v2
ZVIF55DV2

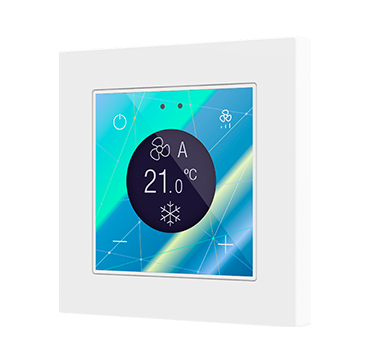

Flat 55 Display v2

Painel tátil capacitivo KNX com display central para formato 55 x 55 mm

Painel tátil capacitivo retroiluminado com display redondo da família Flat 55, para quadros standard 55 x 55 mm, com sensor de proximidade, design plano e personalização total. O controlo da divisão é feito através de 4 botões e até 4 indicadores no display central.

Inclui termóstato e 2 entradas analógico-digitais configuráveis. A moldura não está incluída.

Cor

Combinações disponíveis

Funções do Produto

  • Painel tátil capacitivo KNX com display central
  • Formato 55 x 55 mm
  • 4 botões disponíveis
  • Até 4 indicadores no display
  • Sensor de proximidade integrado
  • Sensor de luminosidade ambiente
  • Termóstato integrado
  • 2 entradas analógico-digitais configuráveis

Especificações

ProdutoFlat 55 Display v2
Referência baseZVIF55DV2
TipoPainel tátil capacitivo KNX com display
FamíliaBotões Táteis Capacitivos
SubcategoriaFlat
Formato55 x 55 mm
Botões4
IndicadoresAté 4
DesignPlano
Sensor de proximidadeSim
Termóstato integradoSim
Entradas2 entradas analógico-digitais

Acabamentos disponíveis

AcabamentoReferência / RAL / Sufixo
AntraciteRAL 9004 | A / 05
PrateadoRAL 9006 | S / 06
Branco mateRAL 9016 | W ou MW / 09
ChampanheRAL 1035 | C / 04
MocaRAL 7006 | M / 03

Downloads

Ficha técnicaPDF
ManualPDF
Nota técnica - quadros compatíveis Flat 55PDF
Ficheiro 2D DXFDXF

Acessórios Incluídos

Acessório metálico de montagem ZACHOLD3
Placa metálica de nivelamento para famílias Flat 55 e Tecla 55 - 1 mm
Placa metálica de nivelamento para famílias Flat 55 e Tecla 55 - 1,5 mm
Sonda de temperatura

Acessórios Não Incluídos / Compatíveis

Contacto magnético de porta/janela encastrado
Contacto magnético de porta/janela de superfície - L
Contacto magnético de porta/janela de superfície - S
EyeZen IN
Flat AmbienT
Detetor de movimento - P
Detetor de movimento - X
SQ-AmbienT
Sonda de temperatura
Sondas de temperatura
ZS55 - Frames

Aplicações

Touch-My DesignWebAbrir

Programa ETS / Firmware

Flat 55 Display v2 2.3 - ETS5/ETS6ETS

Ferramentas

Ficheiro 2D DXFDXF
Touch-My DesignPersonalizaçãoAbrir

Certificações

Certificação CECertificado
Certificação KNXCertificado
Certificação UKCACertificado

Informação importante

Atualizar o ETS5/ETS6 para a versão mais recente antes de importar o produto.

A moldura não está incluída, salvo indicação expressa em contrário.
